Hikvision telah menyediakan tools untuk menghitung perkiraan kebutuhan bandwidth, kapsitas penyimpanan dan lamanya penyimpanan secara singkat dan cepat. Tools ini cukup akurat dalam artian perkiraan perhitungannya tidak terlalu jauh dari kenyatan apabila semua parameter dimasukan secara tepat. Tools ini dapat di download dari situs resmi Hikvision pada link berikut ini:
1. Storage and Network Calculator untuk pengguna windows
2. Storage and Network Calculator untuk pengguna Mac OS
Tulisan ini akan mencoba membahas manual tersebut secara singkat untuk mayoritas pengguna windows. Setelah tools tersebut di download dan diinstalasi dengan benar maka ketika dijalankan akan tampak seperti gambar berikut ini:

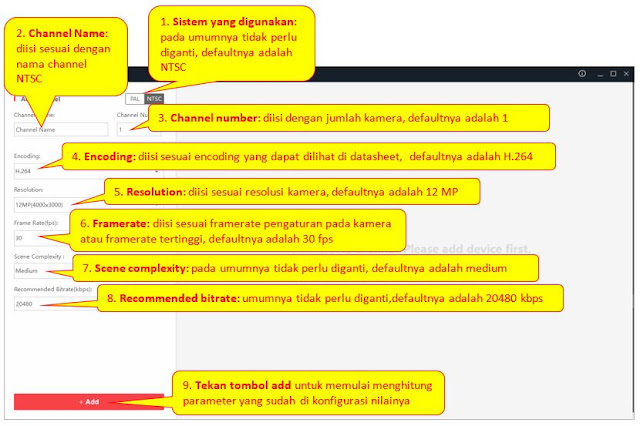

Langkah pertama anda akan diminta memasukkan parameter yang sesuai dengan keadaan yang akan dihitung perkiraannya. Parameter ini ada pada bagian kiri layar meliputi
1. Sistem yang digunakan: pada umumnya tidak perlu diganti, defaultnya adalah NTSC
2. Channel Name: diisi sesuai dengan nama channel
3. Channel number: diisi dengan jumlah kamera, defaultnya adalah 1
4. Encoding: diisi sesuai encoding yang dapat dilihat di datasheet, defaultnya adalah H.264
5. Resolution: diisi sesuai resolusi kamera, defaultnya adalah 12 MP
6. Frame rate: diisi sesuai framerate pengaturan pada kamera atau framerate tertinggi, defaultnya adalah 30 fps
7. Scene complexity: pada umumnya tidak perlu diganti, defaultnya adalah medium
8. Recommended bitrate: umumnya tidak perlu diganti,defaultnya adalah 20480 kbps
Secara default setelah tombol Add ditekan tools akan segera menampilkan perkiraan kebutuhan bandwidth pada tab bandwidth sesuai dengan parameter konfigurasi.
Jika ingin mengubah parameter sisi kiri (system, channel name, channel number, encoding, resolution, frame rate, scene complexity, bitrate) cukup tekan tanda silang untuk membatalkan perhitungan yang telah di add untuk diperkirakan kebutuhannya kemudian add lagi setelah parameter baru di masukkan.
Untuk menghitung kebutuhan media penyimpanan tekan tab Time Given perlu ditetapkan terlebih dahulu beberapa parameter lanjutan yaitu
1. Lama rekaman akan disimpan dalam satuan hari atau minggu atau bulan atau defaultnya adalah 1 hari
2. Jadwal perekaman apakah hanya pada jam kerja atau selama defaultnya 24 jam
Setiap perubahan yang telah terjadi pada kedua parameter ini maka tools akan segera menghitung secara langsung.
Jika ingin mengubah parameter sisi kiri (system, channel name, channel number, encoding, resolution, frame rate, scene complexity, bitrate) cukup tekan tanda silang untuk membatalkan perhitungan yang telah di add untuk diperkirakan kebutuhannya kemudian add lagi setelah parameter baru di masukkan.

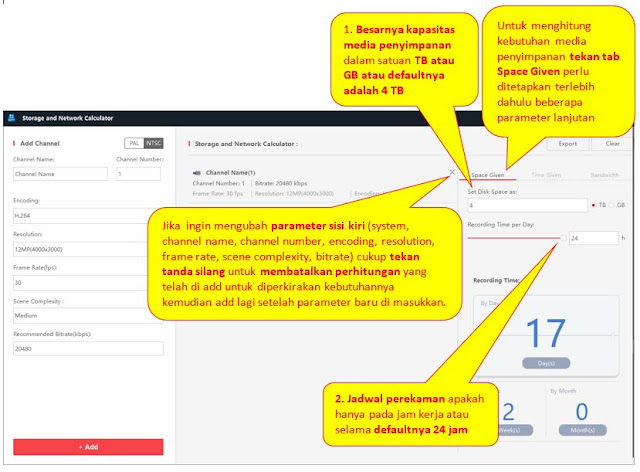

Untuk menghitung kebutuhan media penyimpanan tekan tab Space Given perlu ditetapkan terlebih dahulu beberapa parameter lanjutan yaitu
1. Besarnya kapasitas media penyimpanan dalam satuan TB atau GB atau defaultnya adalah 4 TB
2. Jadwal perekaman apakah hanya pada jam kerja atau selama defaultnya 24 jam
Setiap perubahan yang telah terjadi pada kedua parameter ini maka tools akan segera menghitung secara langsung.
Jika ingin mengubah parameter sisi kiri (system, channel name, channel number, encoding, resolution, frame rate, scene complexity, bitrate) cukup tekan tanda silang untuk membatalkan perhitungan yang telah di add untuk diperkirakan kebutuhannya kemudian add lagi setelah parameter baru di masukkan.
Demikianlah tutorial singkat penggunaan Hikvision Network and Storage Calculator atau yang sebelumhya dikenal dengan nama Disc Calculator. Semiga bermanfaat.
1. Storage and Network Calculator untuk pengguna windows
2. Storage and Network Calculator untuk pengguna Mac OS
Tulisan ini akan mencoba membahas manual tersebut secara singkat untuk mayoritas pengguna windows. Setelah tools tersebut di download dan diinstalasi dengan benar maka ketika dijalankan akan tampak seperti gambar berikut ini:
Langkah pertama anda akan diminta memasukkan parameter yang sesuai dengan keadaan yang akan dihitung perkiraannya. Parameter ini ada pada bagian kiri layar meliputi
1. Sistem yang digunakan: pada umumnya tidak perlu diganti, defaultnya adalah NTSC
2. Channel Name: diisi sesuai dengan nama channel
3. Channel number: diisi dengan jumlah kamera, defaultnya adalah 1
4. Encoding: diisi sesuai encoding yang dapat dilihat di datasheet, defaultnya adalah H.264
5. Resolution: diisi sesuai resolusi kamera, defaultnya adalah 12 MP
6. Frame rate: diisi sesuai framerate pengaturan pada kamera atau framerate tertinggi, defaultnya adalah 30 fps
7. Scene complexity: pada umumnya tidak perlu diganti, defaultnya adalah medium
8. Recommended bitrate: umumnya tidak perlu diganti,defaultnya adalah 20480 kbps
A. Mengkonfigurasi Parameter yang Dibutuhkan
Berikut adalah langkah konfigurasi parameter tersebut:
B. Menghitung Kebutuhan Bandwidth
Jika ingin mengubah parameter sisi kiri (system, channel name, channel number, encoding, resolution, frame rate, scene complexity, bitrate) cukup tekan tanda silang untuk membatalkan perhitungan yang telah di add untuk diperkirakan kebutuhannya kemudian add lagi setelah parameter baru di masukkan.
C. Menghitung Kebutuhan Media Penyimpanan
1. Lama rekaman akan disimpan dalam satuan hari atau minggu atau bulan atau defaultnya adalah 1 hari
2. Jadwal perekaman apakah hanya pada jam kerja atau selama defaultnya 24 jam
Setiap perubahan yang telah terjadi pada kedua parameter ini maka tools akan segera menghitung secara langsung.
Jika ingin mengubah parameter sisi kiri (system, channel name, channel number, encoding, resolution, frame rate, scene complexity, bitrate) cukup tekan tanda silang untuk membatalkan perhitungan yang telah di add untuk diperkirakan kebutuhannya kemudian add lagi setelah parameter baru di masukkan.
D. Menghitung Lamanya Waktu Penyimpanan
1. Besarnya kapasitas media penyimpanan dalam satuan TB atau GB atau defaultnya adalah 4 TB
2. Jadwal perekaman apakah hanya pada jam kerja atau selama defaultnya 24 jam
Setiap perubahan yang telah terjadi pada kedua parameter ini maka tools akan segera menghitung secara langsung.
Jika ingin mengubah parameter sisi kiri (system, channel name, channel number, encoding, resolution, frame rate, scene complexity, bitrate) cukup tekan tanda silang untuk membatalkan perhitungan yang telah di add untuk diperkirakan kebutuhannya kemudian add lagi setelah parameter baru di masukkan.
