Artikel kali ini adalah lanjutan dari artikel sebelumnya yang berjudul Mengkalibrasi kamera TandemVu Hikvision DS-2SF8C442MXS-DLW (Bagian pertama dari dua tulisan), yang telah membahas mengenai pentingnya kalibrasi serta kalibrasi otomatis. Pembaca yang belum berkesempatan membaca bagian pertama ini dapat menemukannya pada link di atas. Pada kesempatan kali ini akan dibahas mengenai kalibrasi Manual pada kamera TandemVu.
C. Kalibrasi Manual.
Kalibrasi manual dilakukan bila scene tunggal atau kekurangan titik referensi. Berikut adalah langkah-langkah kalibrasi manual:
C1. Setelah berhasil login dari webmin:

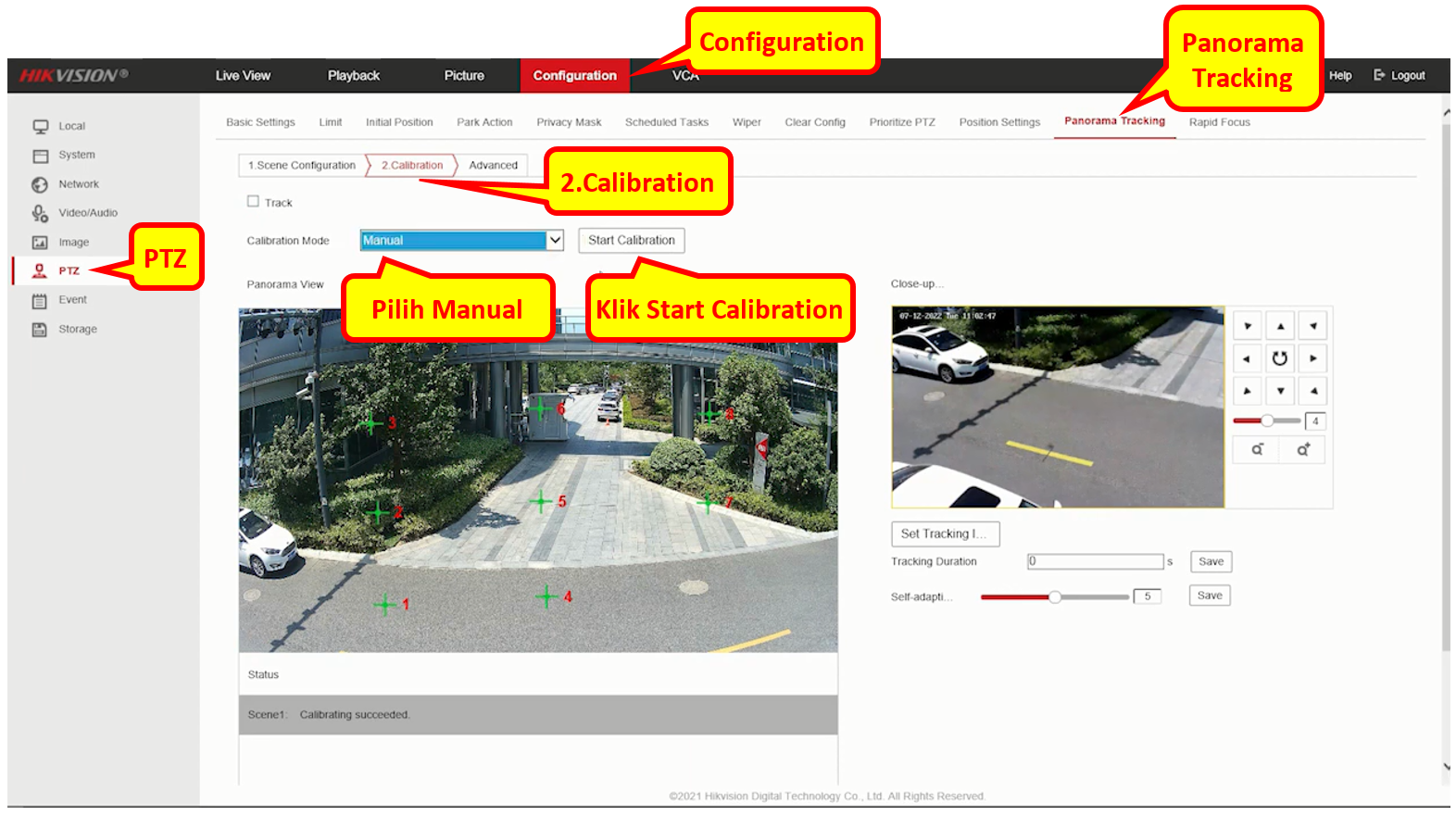

C1.1. Masuk ke menu Configuration – PTZ – Panorama Tracking – 2.Calibration.
C1.2. Kemudian pada calibration mode pilihlah Manual lalu klik tombol Start Calibration.
C2. Kemudian jendela Manual Calibration akan muncul.
C2.1. Pada jendela Manual calibration klik tombol regenerate untuk memastikan kamera panoramic pada kiri layar adalah yang terkini.
C2.2. Kemudian posisikan setidaknya 6 dari 9 nomor preview kamera Panoramic konsisten sehingga setiap 4 nomor berada pada plane yang sama. Caranya:
C2.2.1. Klik salah satu list nomor, dalam contoh ini no 9.
C2.2.2. Klik tanda + untuk men-center kan koordinatnya. Dalam hal ini no 9 akan pindah ke tengah layar preview panoramic.
C2.2.3. Seretlah angka 9 tersebut pada posisi yang seharusnya.
C3. Klik posisi PTZ untuk disesuaikan dengan setiap nomor secara bergilir dengan cara:
C3.1. Klik salah satu list nomor, dalam contoh ini nomor 1, kemudian perhatikan preview kamera Panoramic posisi nomor 1.
C3.2. Atur bagian tengah tanda + preview kamera PTZ menyesuaikan preview kamera Panoramic posisi nomor 1. Gunakan tombol pengaturan PTZ sebagai alternatif.
C3.3. Kemudian klik tombol
untuk menyimpan posisi PTZ.C3.4. ulangi langkah C3.1 – C3.3 untuk sekurangnya 4 nomor titik pada list.

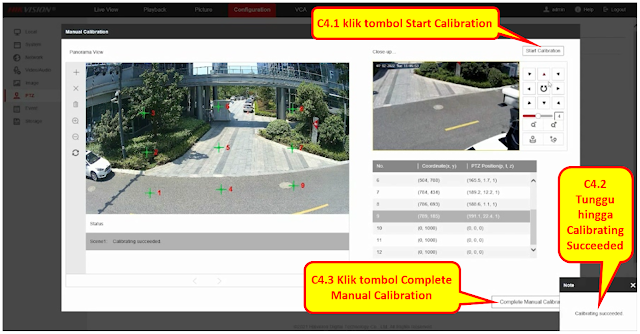

C4.1. Setelah semua nomor dikerjakan klik tombol StartCalibration untuk memulai kalibrasi.
C4.2. Tunggu hingga kalibrasi selesai dengan status Calibrating Succeeded muncul di pojok bawah kanan layar.
C4.3. Klik tombol Complete Manual Calibration yang terdapat di pojok bawah kanan layar untuk menutup jendela manual calibration.
C5.1. Masuk ke menu Configuration – PTZ – Panorama Tracking – Calibration kemudian centang Track untuk mengaktifkan fungsi Panormic Tracking.
C5.2. Tunggu hingga status Save Succeeded muncul di pojok bawah kanan layar.
C6.1. Masuk ke menu VCA – VCA Resource kemudian pilih Smart Event.
C6.2. Kemudian klik tombol Save hingga keluar notifikasi Save Succeeded di pojok kanan bawah layar.
C7.1. Masuk ke menu VCA – Smart Event – Smart Event – Intrusion Detection.
C7.2. Ubah Channel No menjadi Camera 02 (Panoramic).
C7.3. Centang Enable dan pastikan tab Area Setting Aktif.
C7.4. Atur region.
C7.5. Centang Target Detection sesuai kebutuhan, dalam kasus ini di centang Vehicle.
C7.6. Klik tombol Save hingga keluar notifikasi Save Succeeded di pojok kanan bawah layar.
C7.7. Klik tab Arming Schedule. Pastikan schedule aktif dipilih sesuai kebutuhan. Dalam contoh ini schedule aktif dipilih 24 jam setiap hari senin hingga minggu, ditandai warna biru.
C7.8. Klik tombol Save jika ada perubahan setting.
C7.9. Klik tab Linkage Method. Pastikan Notify Surveilance Center tercentang.
C7.10. Klik tombol Save jika ada perubahan setting.
Sampai disini kita telah menyelesaikan langkah langkah kalibrasi manual pada kamera TandemVu. Jadi demikianlah langkah langkah mengkalibrasi kamera TandemVu khususnya kamera TandemVu Hikvision DS-2SF8C442MXS-DLW. Semoga tulisan ini dapat membawa manfaat bagi para pembaca sekalian yang kebetulan membutuhkan kalibrasi kamera Tandemvu. Sampai jumpa pada tulisan selanjutnya yang akan lebih menarik lagi.
